Flotronic pompy membranowe
Wszechstronne bez wybuchowe pompy napędzane powietrzem
Są to nowoczesne pompy o unikatowej konstrukcji, która umożliwia dostęp do ruchomych części w ciągu kilkunastu sekund !!! (odkręcamy tylko jedną nakrętkę), bez potrzeby wymontowywania urządzenia z linii produkcyjnej. Pompy o których piszemy posiadają certyfikat ATEX i są sklasyfikowane zgodnie z dyrektywą 94/9/WE ATEX europejską, która weszła w życie z dniem 1 lipca 2003.
![Flotronic pompy membranowe](https://technologiewodne.pl/var/storage/images/9/4/3/9/9349-4-pol-PL/p169rji5p9f9ko1g1a9t139l1dfe1_article.jpg)
![pompy_spozywcze_do_czekolady_kuwertury_polewy_masy_nadzieniowej_syropow_esencji_membranowe_pompy_do_polewy_masy_syropy_esencje_cuk-7a53e14a](https://technologiewodne.pl/var/storage/images/6/5/3/9/9356-1-pol-PL/Pompy_spozywcze_do_czekolady_kuwertury_polewy_masy_nadzieniowej_syropow_esencji_membranowe_pompy_do_polewy_masy_syropy_esencje_cukrowe_melasy_pompy_do_glukozy_zelatyny_drozdze_zupy_bialka_pompy_dla_przemyslu_cukierniczego_kuwertury_w900.jpg)
![pompy_spozywcze_do_czekolady_kuwertury_polewy_masy_nadzieniowej_syropow_esencji_membranowe_pompy_do_polewy_masy_syropy_esencje_cuk-4fa4f75b](https://technologiewodne.pl/var/storage/images/9/5/3/9/9359-1-pol-PL/Pompy_spozywcze_do_czekolady_kuwertury_polewy_masy_nadzieniowej_syropow_esencji_membranowe_pompy_do_polewy_masy_syropy_esencje_cukrowe_melasy_pompy_do_glukozy_zelatyny_drozdze_zupy_bialka_pompy_dla_przemyslu_cukierniczego_kuwertury_polewy_1_w300.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_pompa_pompy_pneumatyczne_wigo_importer-c7a31dfb](https://technologiewodne.pl/var/storage/images/2/6/3/9/9362-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_pompa_pompy_pneumatyczne_wigo_importer_w900.jpg)
![certyfikat_atex_popy_antywybuchowe_plynow_ale_glownie_do_mediow_lepkich_gestych_agresywnych_wymagajacych_duzej_czystosci_posiadaja-80e74dc2](https://technologiewodne.pl/var/storage/images/5/6/3/9/9365-1-pol-PL/Certyfikat_atex_popy_antywybuchowe_plynow_ale_glownie_do_mediow_lepkich_gestych_agresywnych_wymagajacych_duzej_czystosci_posiadaja_certyfikat_ATEX_zawory_316L_pompa_do_kwasow_pompa_aisi_316_pompy_membranowe_do_kwasu_medium_w200.jpg)
Każda z produkowanych rodzajów pomp może być wykonana z różnych materiałów w zależności od zapotrzebowania( stal nierdzewna, aluminium lub tworzywa sztuczne), membrany i kule zaworów są wykonane w standardzie z teflonu (dostępne inne materiały). Pompy wykonane są w różnych wielkościach przyłączy od ½” do 3”, a ich wydajność waha się od kilku do ponad 900 l/min . Wszystkie spełniają standardy Unii Europejskiej, mogą pracować na sucho, nie ulegają uszkodzeniom przy zamkniętym zaworze tłocznym, są samozasysające i bardzo ciche podczas pracy, przeznaczone są nie tylko do płynów, ale głównie do mediów lepkich, gęstych, agresywnych , wymagających dużej czystości, posiadają certyfikat ATEX.
![pompy_pompa_pneumatyczna_do_chemi_syropu_farmacja_flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_s-ad4c2b89](https://technologiewodne.pl/var/storage/images/8/6/3/9/9368-1-pol-PL/Pompy_pompa_pneumatyczna_do_chemi_syropu_farmacja_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_2_w900.jpg)
![pompa_do_lakierow_samochodowych_do_substancji_niebezpiecznych_do_lepkich_materialow_flotronik_flotronic_pompy_napedzane_powietrzem-5e262e32](https://technologiewodne.pl/var/storage/images/1/7/3/9/9371-1-pol-PL/Pompa_do_lakierow_samochodowych_do_substancji_niebezpiecznych_do_lepkich_materialow_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_3_w900.jpg)
![pneumatyczne_pompy_do_czekolady_kosmetykow_flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_4-ca69483b](https://technologiewodne.pl/var/storage/images/4/7/3/9/9374-1-pol-PL/Pneumatyczne_pompy_do_czekolady_kosmetykow_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_4_w900.jpg)
![pneumatyczne_pompy_do_sokow_flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_5-2b02ff3a](https://technologiewodne.pl/var/storage/images/7/7/3/9/9377-1-pol-PL/Pneumatyczne_pompy_do_sokow_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_5_w900.jpg)
![pneumatyczne_pneumatyczna_pompy_pompa_do_spozywki_flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_s-97ed5ba6](https://technologiewodne.pl/var/storage/images/0/8/3/9/9380-1-pol-PL/Pneumatyczne_pneumatyczna_pompy_pompa_do_spozywki_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_6_w900.jpg)
![pneumatyczna_pneumatyczne_pompy_do_klei_kleju_flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho-3120fe26](https://technologiewodne.pl/var/storage/images/3/8/3/9/9383-1-pol-PL/Pneumatyczna_pneumatyczne_pompy_do_klei_kleju_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_7_w900.jpg)
![pneumatyczne_pompy_do_dzemu_ketchup_musztardy_flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho-63f4bf8f](https://technologiewodne.pl/var/storage/images/6/8/3/9/9386-1-pol-PL/Pneumatyczne_pompy_do_dzemu_ketchup_musztardy_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_8_w900.jpg)
![pneumatyczne_pompy_techniczne_flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_9-67eaa7dd](https://technologiewodne.pl/var/storage/images/9/8/3/9/9389-1-pol-PL/Pneumatyczne_pompy_techniczne_Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_9_w900.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_10-kopia-95f1e144](https://technologiewodne.pl/var/storage/images/2/9/3/9/9392-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_10-kopia_w900.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_11-kopia-547f3e84](https://technologiewodne.pl/var/storage/images/5/9/3/9/9395-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_11-kopia_w900.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_12-kopia-cd9d5885](https://technologiewodne.pl/var/storage/images/8/9/3/9/9398-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_12-kopia_w900.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_13-kopia-c138745](https://technologiewodne.pl/var/storage/images/1/0/4/9/9401-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_13-kopia_w900.jpg)
![flotronik_flotronic_pompy_dobor_dobory_instrukcja_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_-a4c39de3](https://technologiewodne.pl/var/storage/images/4/0/4/9/9404-1-pol-PL/Flotronik_Flotronic_Pompy_dobor_dobory_instrukcja_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho__w900.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_14-66ccf7c3](https://technologiewodne.pl/var/storage/images/7/0/4/9/9407-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_14_w900.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_15-kopia-e4a64d06](https://technologiewodne.pl/var/storage/images/0/1/4/9/9410-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_15-kopia_w900.jpg)
![flotronik_flotronic_pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_praca_na_sucho_16-kopia-7d442b07](https://technologiewodne.pl/var/storage/images/3/1/4/9/9413-1-pol-PL/Flotronik_Flotronic_Pompy_napedzane_powietrzem_do_cieczy_bezwybuchowe_Praca_na_sucho_16-kopia_w900.jpg)
Niedawno firma Flotronic otrzymała akredytacje C Grupa II zgodnie z powyższym Flotronic jest w stanie dostarczyć pompy, które mogą być używane w środowisku, w którym acetylen i wodoru są obecne, gdzie przepisy są bardziej rygorystyczne. Niezależnie od poziomu zgodności wymaganych w gazowej Grupie II (np.: A, B lub C), możemy dostarczyć zgodne pompy.

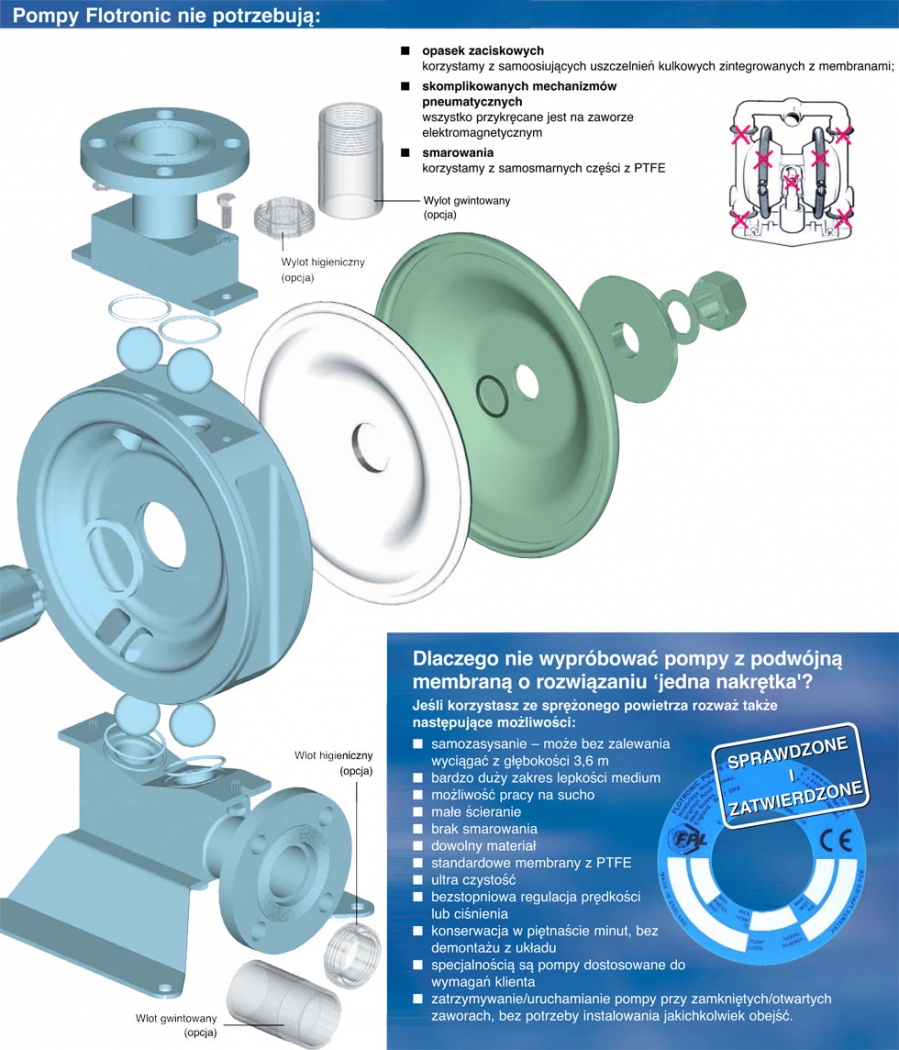

Zaletą konstrukcji i cechą charakterystyczną, wyróżniającą te pompy spośród innych, jest głównie to, że medium przepływa przez środek urządzenia, między dwiema membranami, a powietrze operuje od strony zewnętrznej, dzięki temu pompa jest bardzo szczelna, bardzo higieniczna, energooszczędna, cicha, a membrany starczają na wiele miesięcy! Pompa nie zmienia struktury pompowanego medium, nie rozbija go i nie pieni!
Takie rozwiązanie pozwoliło na:
- skrócenie skoku, pogrubienie i wzmocnienie membran, przez co wydłużono ich żywotność do ok. 40 mln cykli ( membrany pomp innych firm przewidziane są na ok. 10 mln. cykli),
- skrócenie czasu koniecznego na wymianę membran do kilkudziesięciu sekund,
- zmniejszenie kosztów eksploatacji o prawie 50% w stosunku do pomp tradycyjnych poprzez zmniejszenie ilości części i powietrza,
- znaczny wzrost bezpieczeństwa i higieniczności pracy,
- zastosowanie systemu doprowadzania powietrza nie wymagającego żadnego smarowania i nie blokującego się, co zapobiega przestojom w pracy.
Idealne rozwiązanie do agresywnych związków chemicznych takich jak stężone kwasy i ługi, czy rozpuszczalniki organiczne – gdzie jedynym odpornym materiałem jest PTFE (Teflon).
Wykorzystywane do najbardziej niebezpiecznych kwasów i środków chemicznych gdzie może być stosowany tylko PTFE, a często również w zakładach pilotowych lub jako pompy awaryjne do nieznanych chemikaliów. Pompy serii F Chemflo z czystego i antystatycznego PTFE
Wyjątkowo trwała pompa z podwójną membraną z PTFE.
Kolano 90° powlekane PTFE umieszczone, jak pokazano, miedzy nogami pompy.
Część ta może zostać, jeśli potrzebne, dostarczona przez FPL.
† Maksymalna temperatura pracy 121°C (250°F) przy membranie do wysokich temperatur (wpisać H jako 6-ty znak kodu pompy)
Rodzaje pomp i zastosowań:
- Pompy do zastosowań spożywczych i farmaceutycznych Serii F Good Food
- Pompy metalowe do zastosowań w farmaceutyce, przemyśle chemicznym, wytwórniach farb i lakierów, przemyśle spożywczym i przetwórczym Serii F Slim
- Pompy ze stali nierdzewnej do kwasów, klejów, kosmetyków, ceramiki, zawiesin, przemysłu petrochemicznego, zakładów papierniczych w mleczarniach i do transportu produktów żywnościowych Flotronic Serii 710
- Pompy z tworzyw sztucznych i aluminium do pompowania różnego rodzaju chemikaliów i rozpuszczalników Flotronic Serii F 500
- Pompy Flotronic ONE-BLOCK PTFE do agresywnych środków chemicznych o niewielkich wydajnościach
- Pompy do agresywnych związków chemicznych stężone kwasy, ługi, rozpuszczalniki organiczne Flotronic Serii F K Chemflo wykonane w całości z PTFE

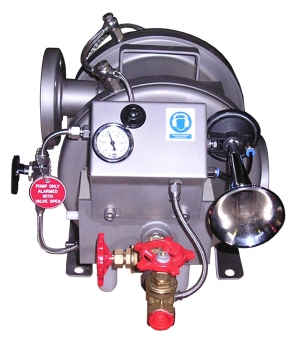

- Systemy zabezpieczenia przed pęknięciem przepony i systemy alarmowe
- Zawory szpulowe do pomp Flotronic
- Tłumiki pulsacji do pompy Flotronic
- Instrukcja instalacji, konserwacji i obsługi pomp Flotronic

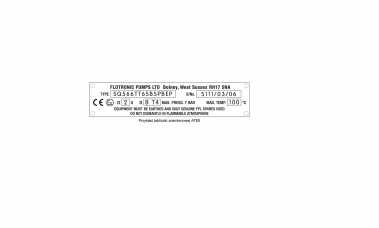

- Jak odczytywać tabliczki znamionowej ATEX na Flotronic
Poniżej przedstawiamy modele pomp membranowych napędzanych powietrzem do różnego rodzaju zastosowań o wydajnościach od 25L/min-901L/min:
Ten rozdział jest wspólny dla wszystkich pomp.
Wszystkie zawory szpulowe są przykręcone do płyty montażowej 3 lub 4 śrubami, których wykręcenie umożliwi dokładne zbadanie zaworu szpulowego. Należy zwrócić uwagę, że między zaworem szpulowym a płytą znajdują się uszczelki pierścieniowe ‘O’ i środki łączące, które należy zbadać i w razie potrzeby wymienić.
POMPY WSZYSTKICH SERII ZESPÓŁ OCHRONY PRZED PĘKNIĘCIEM
INSTRUKCJA INSTALACJI, KONSERWACJI I OBSŁUGI
Poniższą instrukcję należy przeczytać w połączeniu z poszczególnymi instrukcjami dotyczącymi odnośnej serii pomp.
Niniejsza instrukcja stosuje się wyłącznie do montażu względem poziomej osi centralnej, jak następuje:
