Stosowana we wszelkiego typu aplikacjach przemysłowych: farmaceutyce, przemyśle chemicznym, wytwórniach farb i lakierów, a także w przemyśle spożywczym i przetwórczym.

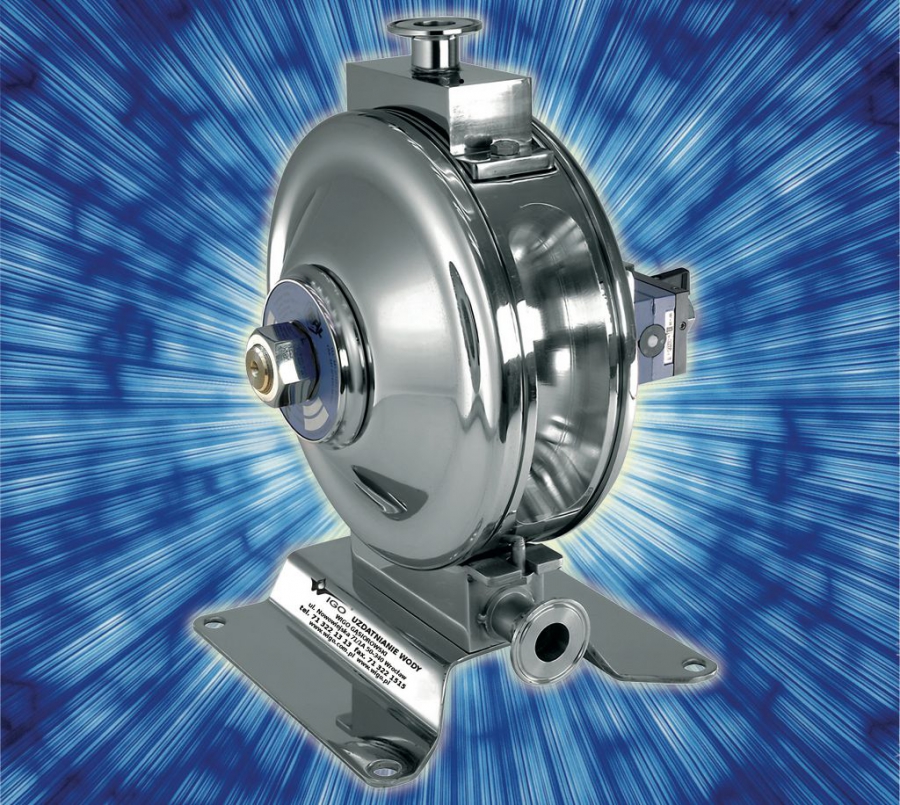

Charakteryzuje się niezwykle higieniczną budową, co potwierdza przyznana tej serii pomp prestiżowa nagroda Najlepszej Pompy do Przetwórstwa Produktów Spożywczych w Anglii.
    ▪    Tylko jedna nakrętką umożliwiająca dostęp do membran w pompie zamontowanej w układzie.
    ▪    Tylko cztery śruby i nakrętki należy odkręcić, aby uzyskać dostęp do zaworów i gniazd (jeśli są
zamontowane).
    ▪    Tylko cztery śruby pozwalają na połączenie w obiegu zaworu powietrznego z pompą.
Maksymalna temperatura pracy 121°C (250°F) przy zamówieniu membran lub pomp do wysokich temperatur (wpisać H(HOT) jako 6-ty znak kodu pompy)

Szczegółowe informacje na temat pomp serii F Slim.
Wszystkie podane wcześniej instrukcje konserwacyjne i inne, do rozdziału 10 włącznie, stosują się do pomp metalowych Serii F Slim. Dodatkowo należy wykonać poniższe czynności.
Po rozłączeniu rurociągu roboczego, dostęp do kul zaworu tłoczącego i ssącego dla kontroli oraz wymiany można uzyskać jak następuje.

WERSJE NIESTACJONARNE

Odkręcić dwie śruby mocujące rozgałęźnik tłoczący do korpusu pompy. Oddzielić rozgałęźnik odsłaniając kule oraz uszczelki pierścieniowe ‘O’, które pozostają w rowkach rozgałęźnika.

Dla uzyskania dostępu do kul zaworu ssącego należy przyjąć procedurę, przy której łatwiej będzie pracować z pompą w położeniu odwróconym, chociaż nie jest to bezwzględnie konieczne.

W pompach o wielkości do 1”, wyposażonych w przepony o średnicy 7” lub 10”, znajdują się dwie centralne śruby łączące, przechodzące przez płytę podstawy oraz rozgałęźnik do korpusu. Po wyjęciu śrub można oddzielić rozgałęźnik wraz z płytą podstawy, odsłaniając kule ssące i pierścienie ‘O’. Pierścienie ‘O’ pozostają w rowkach swojego rozgałęźnika.

W pompach o wielkości 11/2” oraz 2”, wyposażonych w przepony o średnicy 10”, śruby łączące przechodzą przez wystające ucha na końcach rozgałęźnika.

W pompach o wielkości 2”, wyposażonych w przepony o średnicy 12”, znajdują się cztery śruby zewnętrzne przechodzące przez podstawę.

WERSJE STACJONARNE

Po odkręceniu wymienionych wyżej śrub można zdjąć komorę tłoczącą, odsłaniając dwa gniazda i kule tłoczące zamontowane na korpusie. Dla uzyskania dostępu do kul i gniazd zaworu ssącego łatwiej będzie pracować z pompą w położeniu odwróconym, chociaż nie jest to bezwzględnie konieczne.

W razie potrzeby należy zamontować nowe kule i gniazda. Każde gniazdo posiada dwa pierścienie ‘O’, które należy w razie potrzeby wymienić. Aby zmontować pompę ponownie, należy postępować w odwrotnej kolejność, sprawdzając, czy komory są czyste i i czy nie ma w nich zatorów.

Zmontować ponownie pompę w odwrotnej kolejności, dociskając śruby momentem wyszczególnionym w rozdziale 8.

Aby wymienić uszczelkę rozdzielacza, należy postępować według instrukcji podanej w rozdziale 11 dla pomp Serii F 500.

ODSĄCZANIE KORPUSU I ROZGAŁĘŹNIKA

Urządzenia podnoszące kule ssące i tłoczące można zamocować w metalowych pompach Serii F Slim jako opcję tam, gdzie wymagane jest szybkie odsączanie pompy.

W pompach wyposażonych w tę opcję znajdują się zewnętrzne dźwignie do poruszania kul zaworów ssących i tłoczących.

Dźwignie te należy obrócić do pozycji „praca” przy normalnym działaniu albo do pozycji „drenaż”, aby podnieść kule zaworów jedynie wtedy, gdy pompa nie pracuje.

Wrzeciona dźwigni kul zaworów przytrzymuje nakrętka zabezpieczająca, którą należy dokręcić momentem 3 Nm (2,2 funt-stopa), aby zapobiec wyciekom. Druga nakrętka na każdym wrzecionie służy do zabezpieczenia dźwigni i ją także należy dokręcić momentem 3 Nm (2.2 lb/ft).

Pompy pneumatyczne 1/2” / 3/4” / 1” / 11/2” / 2” / 21/2” / 3” z podwójną przeponą wykonane ze Stali nierdzewnej, Aluminium oraz nietypowych metali włączając stop Hastelloy

W standardzie dostępne są następujące złączki skręcane albo kołnierzowe BSPT/BSPP/NPT/RJT/IDF/ISS/DIN/ANSI/BS. Inne złączki specjalne mogą zostać dostarczone na życzenie.

NIEZALEŻNY DOSTĘP DO CZĘŚCI ZUŻYWALNYCH

Tylko jedna nakrętka dla uzyskania dostępu do przepon z pompą zamontowaną w układzie. Tylko cztery śruby z nakrętkami aby uzyskać dostęp do kul i gniazd. Tylko cztery śruby do konserwacji zaworu powietrznego z pompą zamontowaną w układzie.

● Samozasysanie (zasysa na wysokość 3,6 m na sucho i 7,6 m na mokro)

● Pracuje na sucho

● Może zatrzymać się / wystartować ponownie przy zamkniętym / otwartym zaworze bez ucieczki ciśnienia ani uszkodzenia

● Samoczynne odsączanie w standardzie

SYSTEM POWIETRZNY

Wyjątkowe rozwiązanie łączące samosmarujące łożyska rury tłoczyskowej oraz śrubę na aluminiowym* zaworze szpulowym, obejmujące przyciski ręcznego pozycjonowania. Najnowsze konstrukcje eliminują kosztowne wewnętrzne mechanizmy powietrzne i utknięcie przyśrodkowe normalnie związane

z pompami o podwójnej przeponie. Nie wymaga smarowania.

*Specyfikacja pomp nie-aluminiowych
jest dostępna z rurą tłoczyskowa z zaworem szpulowym z polipropylenu, PTFE albo wraz z łożyskami ze stali nierdzewnej.


OPCJONALNE MATERIAŁY KONSTRUKCYJNE

● Części mokre* Korpus i rozgałęźniki: Stal nierdzewna 316, Aluminium, Hastelloy. Rura tłoczyskowa: Stal nierdzewna 316, Ceramika, Aluminium, Hastelloy. Przepony: Guma z powierzchnią PTFE, Nitryl, Viton®, EPDM. Uszczelka rozdzielacza: PTFE, Nitryl, Viton®. Kule: PTFE, Nitryl, Viton®, Stal nierdzewna 316, EPDM. Gniazda: Stal nierdzewna 316, Hastelloy.

● Części suche* Wersja E = Stal węglowa ocynkowana. Wersja S = Stal nierdzewna 316. Ta pompa reprezentuje zakres pomp z Polipropylenu, PVC, PVDF oraz PTFE.

Pokazana pompa ma rozmiar 11/2” z obramieniem PTFE.

*Wszystkie części ze stali nierdzewnej mogą być w razie potrzeby polerowane elektrycznie.
